[인벤터] 프로젝트 만들기

모델링 된 수십건의 제품관리를 어떻게 하지?



만약에 설계제품 모델링을 하면서 프로젝트설정을하지 않는다면 완전초보이거나 혹은 일회성 제품을 설계하는 것이거나다.

​인벤터프로젝트는 특정 설계 작업과 관련된 모든 파일을 구성하고 액세스할 수 있는 기능이다.

프로젝트 수는 무한으로생성가능하고 이름도 자유롭게 변경할 수 있다.



프로젝트 데이터는 일반적으로 부품, 조립품, 회사고유표준구성요소 라이브러리가 들어있다.

​

간단히 이해하면 폴더 관리라고 생각하면 된다.

하나의 프로젝트 파일을 만들면 아래 보이는 것 같이 design data, templates, ipj가 생성된것을 확인할수가 있다.

(이런 폴더가 생성되는건 프로젝트 설정후 pack & go 이후 상황이긴 하다)

​



inventor로 설치후 생성되는 프로젝트는 Default, samples 및 tutorial_files 세 가지가 있다.



프로젝트 유형은 컨셉설계단계에서 어떤 설계를 진행할지 결정해서 진행해야 한다.

설계가 복잡해지면 프로젝트 변환이 어렵다.



기본프로젝트

Inventor를 설치될 때 "기본" 프로젝트가 자동으로 설치 되기 때문에 프로젝트 설정을 하지 않아도 작업은 가능하지만 나중에 편집, 제품의 재사용 등을 고려할때 반드시 프로젝트 설정후 작업을 진행하기 바란다.

​

기본 프로젝트는 삭제할 수 없다.





*프로젝트 파일(.ipj)

프로젝트아이콘

프로젝트아이콘(.ipj)은 프로젝트를 작성할 때 설정하지 않아도 자동생성되지만 프로젝스 설정을 하지 않으면 가장 빈번한 동일이름덮어쓰기를 시작으로 많은 문제점이 나도 모르는 사이 발생해 있어 초보자들은 내가 뭘 어찌해서 그런일이 발생했는지도모르는 경험을 하게 될 것이다.



프로젝트 설정

설정방법은 간단하다.

​

1.시작메뉴의 프로젝트

​

2.프로젝트팝업창이 열리면 새로만들기

​

3.새단일사용자프로젝트

vault이용한 팀프로젝트일때 는 새vault프로젝트 만들기.

​

4.프로젝트명 , 저장경로 설정 (위치는 2-1 누르면 경로찾기가 가능)

다음을 눌러 추가로 라이브러리 위치라든가 하는 추가 기능 세팅이 있는데

나는 기본 세팅값을 사용하기 때문에 특별히 세팅하진 않는다.

​

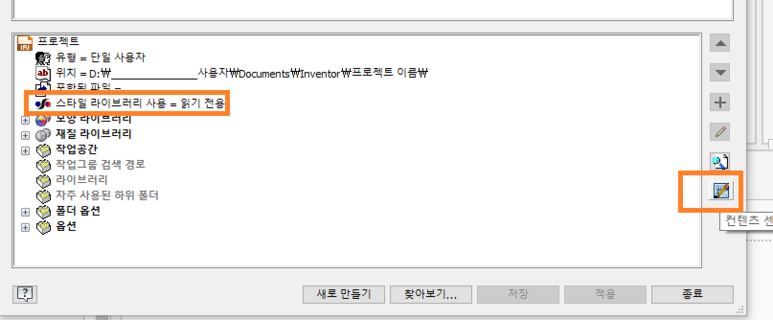

*5.중요_#라이브러리읽기전용 -> 읽기쓰기로 변경

반드시 변경해 주어야 내가 등록한 라이브러리 활용할 수있다.

​

6.오른쪽 하단 박스쳐진 부분 클릭(읽기/쓰기 라이브러리)

새로만들기 해서 내가 자주 사용하게 될 부품등록할 수 읽기/쓰기 라이브러리 폴더를 만든다.

​

7.확인 -> 저장

​

이제 하나의 프로젝트 세팅이 마무리가 되었다.

이제는 자유롭게

기획된 프로젝트 작업을 새로만들기 부품파일을 열어서 작업하면 된다.

​
